+7 (918) 198-00-09 Пн - Пт: 8:00 - 17:00 | Сб: 9:00 - 13:00

Клей-расплав Nobel NB-CURVE

Свяжитесь с нами насчёт цены
Наличие уточняйте у менеджеров
Клей-расплав NB-CURVE на основе ЭВА(этиленвинилацетат)-сополимеров для наклеивания кромки из шпона, меламина, полиэфир, ХПЛ, ПВХ, АБС, ПП

ОСНОВНЫЕ СВОЙСТВА:
- Высокое качество адгезии
- Очень чистое нанесение
- Применим на высокоскоростных линиях

ОПТИМАЛЬНЫЕ УСЛОВИЯ РАБОТЫ
Температура в плавильном бочке
110-150 °С
Температура на клеенаносящем валике
110-150 °С
Температура в помещении и рабочих материалов
>15°С
Влажность склеиваемых элементов
0,8-10%
Скорость передвижений при склеивании изделий
от 3-10 м/мин
Давление прессование
3-5 кг/см2
Расход клея
180-250 г/м2
ТЕХНИЧЕСКИЕ ДАННЫЕ
Основа
ЭВА сополимер
Цветовое исполнение (различное)
натуральный, черный, белый, коричневый

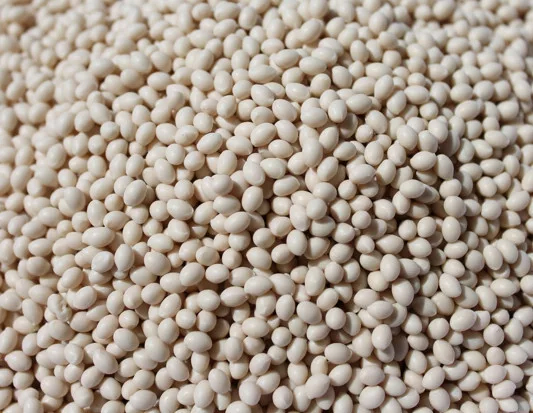

Внешний вид
гранулы
Индекс плавления
120-140 g/10 min при 200°C (ASTM D1238/ISO 1133)
Вязкость по Брукфильду Spindle 27/10rmp (ASTM D562)
9.500 +/- 5.000 mPa.s при 200°C
15.000 +/- 5.000 mPa.s при 180°C
25.000 +/- 5.000 mPa.s при 170°C
Плотность
1.14 +/- 0,05 g/cm³ (ASTM D1505/ISO 1183)
Точка размягчения
85 +/- 3 °C (ASTM D36/DIN 52 011 Кольцо/Шар)
Растяжение
8,1 MPa (ASTM D638/ISO 527)
Термоустойчивость
около 75 °C

УПАКОВКА
Многослойные бумажные мешки весом 25кг.
ХРАНЕНИЕ
Минимальный срок хранения в сухом и прохладном месте (15-25°С) в закрытой оригинальной упаковке 24 месяца
УКАЗАНИЕ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Рекомендуется использовать аспирационное оборудование для отвода паров клея. Перед обращением с продуктом рекомендуется ознакомиться с листом безопасности.
МАРКИРОВКА
НЕ КЛАССИФИЦИРУЕТСЯ КАК ОПАСНЫЙ
Согласно последней редакции Акта об опасных к перевозке и хранению материалов (the Dangerours Goods Act).
РЕКОМЕНДАЦИИ
Заготовки должны быть очищены от пыли. Поверхность заготовки должна иметь комнатную температуру, оптимальный диапазон влажности древесины должен быть около 8-10%. Температура воздуха не должна находиться ниже 18°С, иначе возможно слабое склеивание. Температуры бака плавления и устройства для
нанесения должны быть проверены. Низкие температуры вызывают слабое сцепление, а высокие температуры вызывают разложение, при длительных перерывах в работе температуру клея необходимо
снизить до 130ºС

Вышеуказанные данные, прежде всего, рекомендации относительно нанесения и использования продукта, основываются на знаниях и опыте работы нашей фирмы. Принимая во внимание возможность использования различных материалов в различных условиях работы, находящихся вне сферы нашего влияния, мы рекомендуем в каждом конкретном случае проводить испытания продукта, с тем, чтобы его
использование дало возможность применения желаемого способа производства и обеспечило необходимое качество обработки деталей.
Правовая ответственность не может быть выведена ни из этих указаний, ни из устной консультации.
